Konfigurasi LCD 16x2

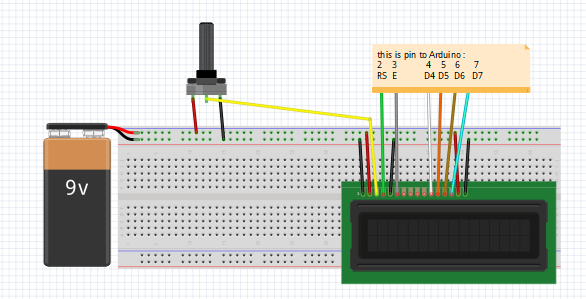

Konfigurasi LCD 16x2 + Wiring

Berikut ini adalah Konfigurasi Pin pada LCD 16x2 yang kalian punya.

Dalam pengkabelan Yang kalian butuhkan adalah 1 buat Potensio Meter berukuran 10.000 Ohm atau 10K Ohm.

Pin Arduino	Pin LCD
2	RS
3	E
4	D4
5	D5
6	D6
7	D7

Rangkai lah sesuai Intruksi :

1. Hubungkan kaki Kanan Potensio dengan VCC
2. Hubungkan Kaki kiri Potensio dengan GND
3. Hubungkan pin 1, 5, dan 16 LCD ke GND
4. Hubungkan pin 2, dan 15 ke VCC
5. Hubungkan pin 3 LCD ke kaki Tengah Potensio Meter
6. Hubungkan pin 4 LCD ke pin Arduino (2)
7. Hubungkan pin 6 LCD ke pin Arduino (3)
8. Hubungkan pin  11 LCD ke pin Arduino (4)
9. Hubungkan pin 12 LCD ke pin Arduino (5)
10. Hubungkan pin 13 LCD ke pin Arduino (6)
11. Hubungkan pin 14 LCD ke pin Arduino (7)

Sisah pin nya kosongkan saja.

Berikut Sample Sketch dari lcd 16x2 yang saya ambil dari Program Hello World! di arduino

---

// include the library code:
#include <LiquidCrystal.h>

// initialize the library with the numbers of the interface pins
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  // set up the LCD's number of columns and rows:
  lcd.begin(16, 2);
  // Print a message to the LCD.
  lcd.print("hello, world!");
}

void loop() {
  // set the cursor to column 0, line 1
  // (note: line 1 is the second row, since counting begins with 0):
  lcd.setCursor(0, 1);
  // print the number of seconds since reset:
  lcd.print(millis()/1000);
}

---

Selamat Mencoba !!! #Jangan Sungkan untuk bertanya
